installation d'un pre-filtre a gasoil sur jimny ddis

Aller en bas

installation d'un pre-filtre a gasoil sur jimny ddis Empty installation d'un pre-filtre a gasoil sur jimny ddis

Message  jimny le Mar 9 Mar - 0:48

avec la permission de Dom 35 (qui a posté les photos sur le forum)j'ai fais ce petit tuto

installation d'un pre-filtre a gasoil sur jimny ddis R_filt10

le près filtre viendras a cet emplacement

installation d'un pre-filtre a gasoil sur jimny ddis R_filt11

le support du pre-filtre est constitué de deux tôles en aluminium...
une rondelle de calage est intercalée entre la patte du phare...

installation d'un pre-filtre a gasoil sur jimny ddis R_filt12

le réservoir du liquide de la direction assistée est décalé...

installation d'un pre-filtre a gasoil sur jimny ddis R_filt15

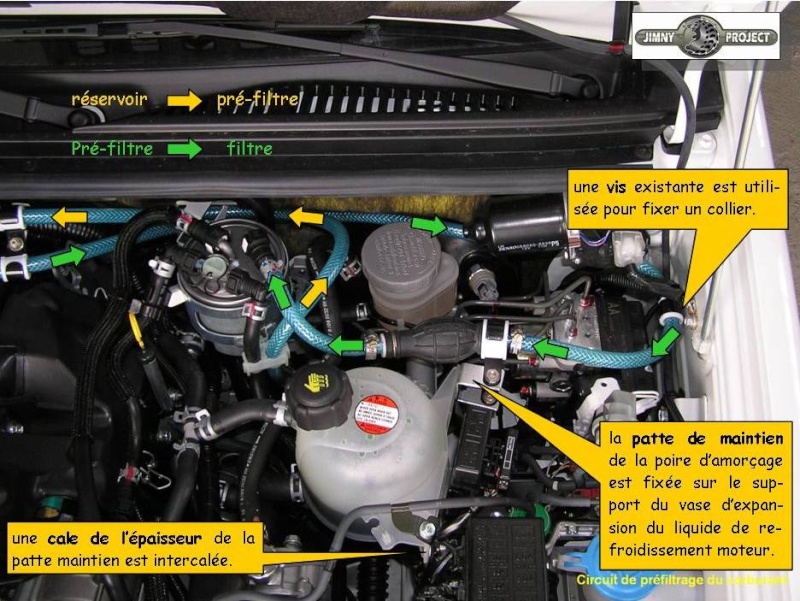

une patte de maintien de la poire d'amorçage est fixée...une vis existante est utilisée pour fixer un collier.

installation d'un pre-filtre a gasoil sur jimny ddis R_filt14
